Но почему одни называют фланцы «ANSI», а другие — «ASME»? Ответ кроется в истории этих двух организаций, которые тесно связаны, но выполняют разные функции. Разберемся, почему существует такая путаница, и как на самом деле обстоят дела.

Что такое ANSI?

ANSI — это аббревиатура Американского национального института стандартов, который регулирует разработку и внедрение добровольных консенсусных стандартов для разных отраслей промышленности в США. Их задача — гарантировать высокое качество продукции и соблюдение единых стандартов на мировом рынке.

Стоит отметить, что ANSI не занимается разработкой стандартов самостоятельно. Эта роль в значительной степени перешла к другим организациям, например, к ASME.

Что такое ASME?

ASME (Американское общество инженеров-механиков) — это организация, которая занимается созданием технических стандартов, направленных на обеспечение безопасности, надежности и эффективности различных конструкций. В частности, ASME разрабатывает стандарты, регулирующие фланцы, фитинги и другие компоненты трубопроводов, включая серию ASME B16.

В прошлом ASME взяло на себя разработку стандартов фланцев, которые раньше разрабатывал ANSI, что и стало причиной распространения термина «фланец ANSI» в некоторых кругах.

Почему фланцы ASME называют «фланцами ANSI»?

Часто можно услышать, что фланцы ASME называют фланцами ANSI, хотя правильное и актуальное обозначение — это именно ASME. Такое заблуждение возникло из-за того, что в прошлом ANSI был основным органом, разрабатывающим эти стандарты. Специалисты просто привыкли к термину «фланец ANSI», и это название закрепилось в обиходе.

Как развивались стандарты фланцев ANSI/ASME?

• 1920 год — создание Американского комитета по техническим стандартам, который позже стал ANSI. Этот комитет сформировал рабочую группу для разработки стандартов фланцев.
• 1927 год — опубликован первый стандарт фланцев для стальных труб.
• 1988 год — опубликован стандарт ASME/ANSI B16.5 с обновленными требованиями для никелевых сплавов.
• 1996 год — стандарты ASME B16.5 стали официально нормой.
• На текущий момент последний стандарт ASME B16.5 был обновлен в 2021 году.

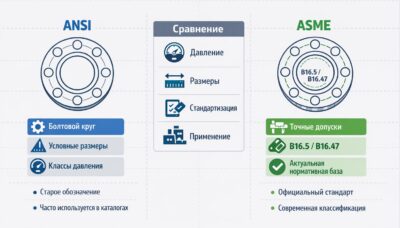

Как отличить фланец ANSI/ASME?

Фланцы, соответствующие стандартам ASME B16.5, обычно маркируются как «B16» или «B16.5», что позволяет легко определить их соответствие стандартам. Впрочем, часто можно увидеть маркировки, включая «ANSI» или «ASME», хотя это не является обязательным.

Разница между фланцами ANSI/ASME и фланцами API

Иногда фланцы ASME и API могут выглядеть похожими, так как используют одинаковую конфигурацию болтов. Однако фланцы API рассчитаны на более высокие давления, что делает их предпочтительными для использования в нефтегазовой отрасли. В отличие от ASME, фланцы API соответствуют стандартам Американского института нефти (API), а фланцы ASME — стандартам ASME.

Роль стандартов ASTM для фланцев ANSI/ASME

Стандарты ASTM также важны для фланцев ANSI/ASME, так как они регламентируют материалы, которые лучше всего подходят для различных типов фланцев. Например, фланцы ASME из углеродистой стали должны соответствовать стандартам ASTM, таким как ASTM A105.
