Прокладки БХ
| Обозначение прокладки | Наружный диаметр D | Наружный диаметр торца D1 | Ширина b | Ширина торца b1 | Высота h | Диаметр перепускного отверстия d | Радиус скругления R |
| Прокладка БХ152 | 84,7 | 83,2 | 10,2 | 8,8 | 10,2 | 1,6 | 1,0 |
| Прокладка БХ 153 | 100,9 | 99,3 | 11,4 | 9,8 | 11,4 | 1,6 | 1,0 |
| Прокладка БХ 154 | 116,8 | 115,1 | 12,4 | 10,6 | 12,4 | 1,6 | 1,2 |
| Прокладка БХ 155 | 148,0 | 145,9 | 14,2 | 12,2 | 14,2 | 1,6 | 1,2 |
| Прокладка БХ 156 | 237,9 | 235,3 | 18,6 | 16,0 | 18,6 | 3,2 | 1,6 |
| Прокладка БХ 157 | 294,5 | 291,5 | 21,0 | 18,0 | 21,0 | 3,2 | 2,0 |
| Прокладка БХ 158 | 352,0 | 348,8 | 23,1 | 19,9 | 23,1 | 3,2 | 2,0 |
| Прокладка БХ 159 | 426,7 | 423,1 | 25,7 | 22,1 | 25,7 | 3,2 | 2,5 |
| Прокладка БХ 160 | 402,6 | 399,2 | 13,7 | 10,4 | 23,8 | 3,2 | 2,0 |
| Прокладка БХ 162 | 475,5 | 473,5 | 14,2 | 12,2 | 14,2 | 1,6 | 1,2 |
| Прокладка БХ 163 | 556,1 | 551,9 | 17,37 | 13,1 | 30,1 | 3,0 | 3,0 |
| Прокладка БХ 164 | 570,5 | 556,3 | 24,58 | 20,3 | 30,1 | 3,0 | 3,0 |
| Прокладка БХ 165 | 624,7 | 620,2 | 18,5 | 14,0 | 32,0 | 3,2 | 3,0 |
| Прокладка БХ 166 | 640,0 | 635,5 | 26,1 | 21,6 | 32,0 | 3,2 | 3,0 |
| Прокладка БХ 167 | 759,4 | 754,3 | 13,1 | 8,0 | 35,9 | 1,6 | 3,2 |
| Прокладка БХ 168 | 765,2 | 760,2 | 16,0 | 11,0 | 35,9 | 1,6 | 3,2 |
Пример условного обозначения прокладки БХ 152 из стали 08кп ГОСТ 1050:
Прокладка БХ 152 — У1 ГОСТ 28919-91

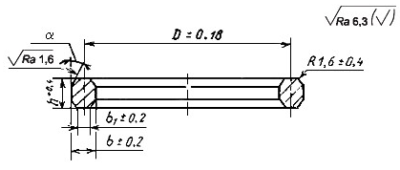

Прокладки металлические восьмиугольного сечения
Прокладки П
| Обозначение прокладки | Средний диаметр D | Высота h | Ширина b | Ширина торца
b1 |
| Прокладка П 23 | 82,5 | 16 | 11,1 | 7,7 |
| Прокладка П 24 | 95,2 | 16 | 11,1 | 7,7 |
| Прокладка П 26 | 101,6 | 16 | 11,1 | 7,7 |
| Прокладка П 27 | 107,9 | 16 | 11,1 | 7,7 |
| Прокладка П 31 | 123,8 | 16 | 11,1 | 7,7 |
| Прокладка П 35 | 136,5 | 16 | 11,1 | 7,7 |
| Прокладка П 37 | 149,2 | 16 | 11,1 | 7,7 |
| Прокладка П 39 | 161,9 | 16 | 11,1 | 7,7 |
| Прокладка П 45 | 211,1 | 16 | 11,1 | 7,7 |
| Прокладка П 46 | 211,1 | 18 | 12,7 | 8,7 |
| Прокладка П 49 | 269,9 | 16 | 11,1 | 7,7 |
| Прокладка П 50 | 269,9 | 21 | 15,9 | 10,5 |
| Прокладка П 53 | 323,8 | 16 | 11,1 | 7,7 |
| Прокладка П 54 | 323,8 | 21 | 15,9 | 10,5 |
| Прокладка П 57 | 381,0 | 16 | 11,1 | 7,7 |
| Прокладка П 65 | 469,9 | 16 | 11,1 | 7,7 |
| Прокладка П 66 | 469,9 | 21 | 15,9 | 10,5 |
| Прокладка П 73 | 584.2 | 18 | 12,7 | 8,7 |
| Прокладка П 74 | 584,2 | 24 | 19,0 | 12,3 |
Пример условного обозначения прокладки П35 из стали 08кп ГОСТ 1050:
Прокладка П35 — У1 ГОСТ 28919-91
Материал прокладок должен соответствовать:
| Обозначение материала прокладки | Марка стали, обозначение стандарта | Твердость по Бринеллю, не более |
| У1 | Сталь 0 | 107 |
| Ст 08кп | 98 | |
| У2 | Ст 20 | 127 |
| Ст 08 | 109 | |
| К1 | 12´18Н9Т | 160 |
| К3 | 10´17Н13М3Т | 160 |
